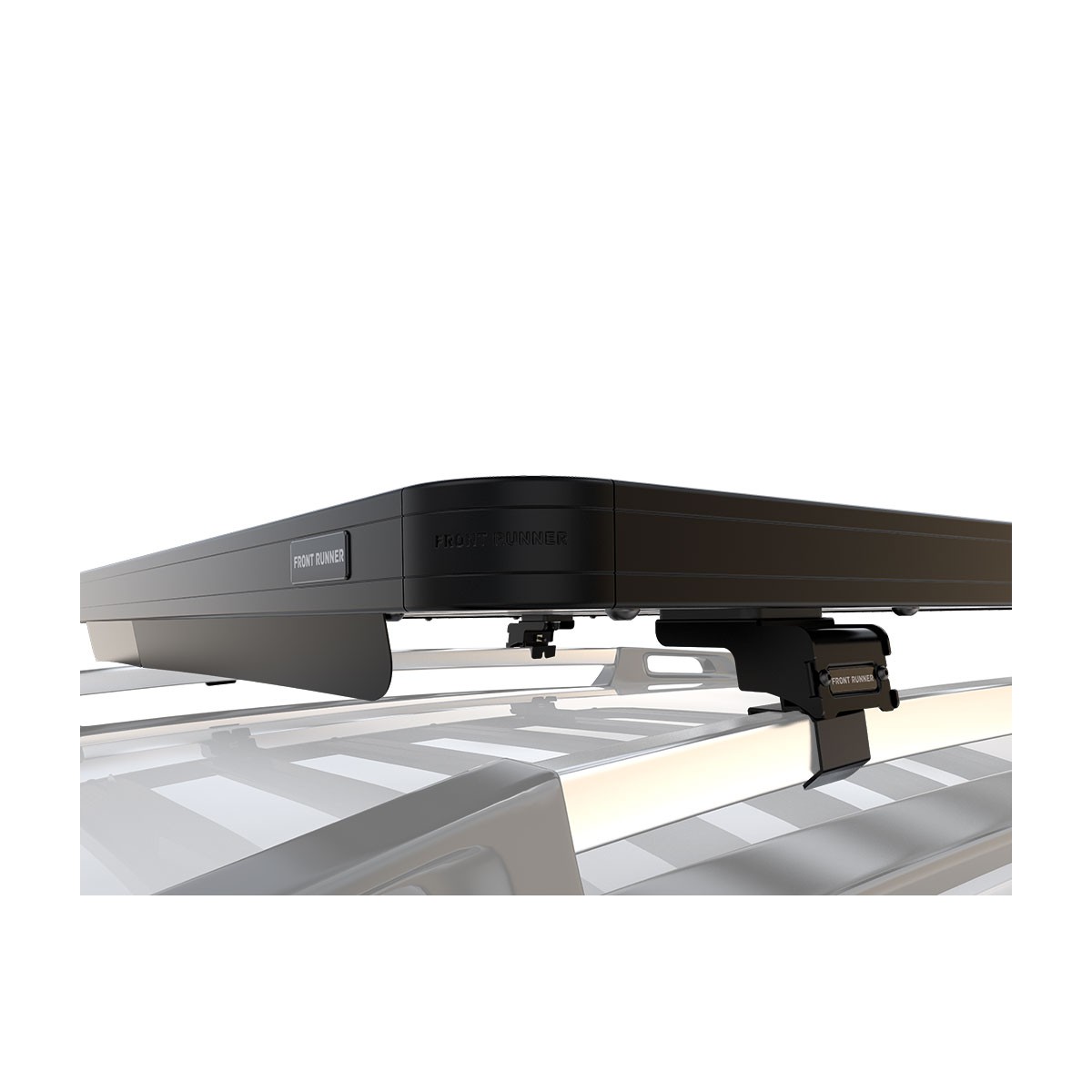

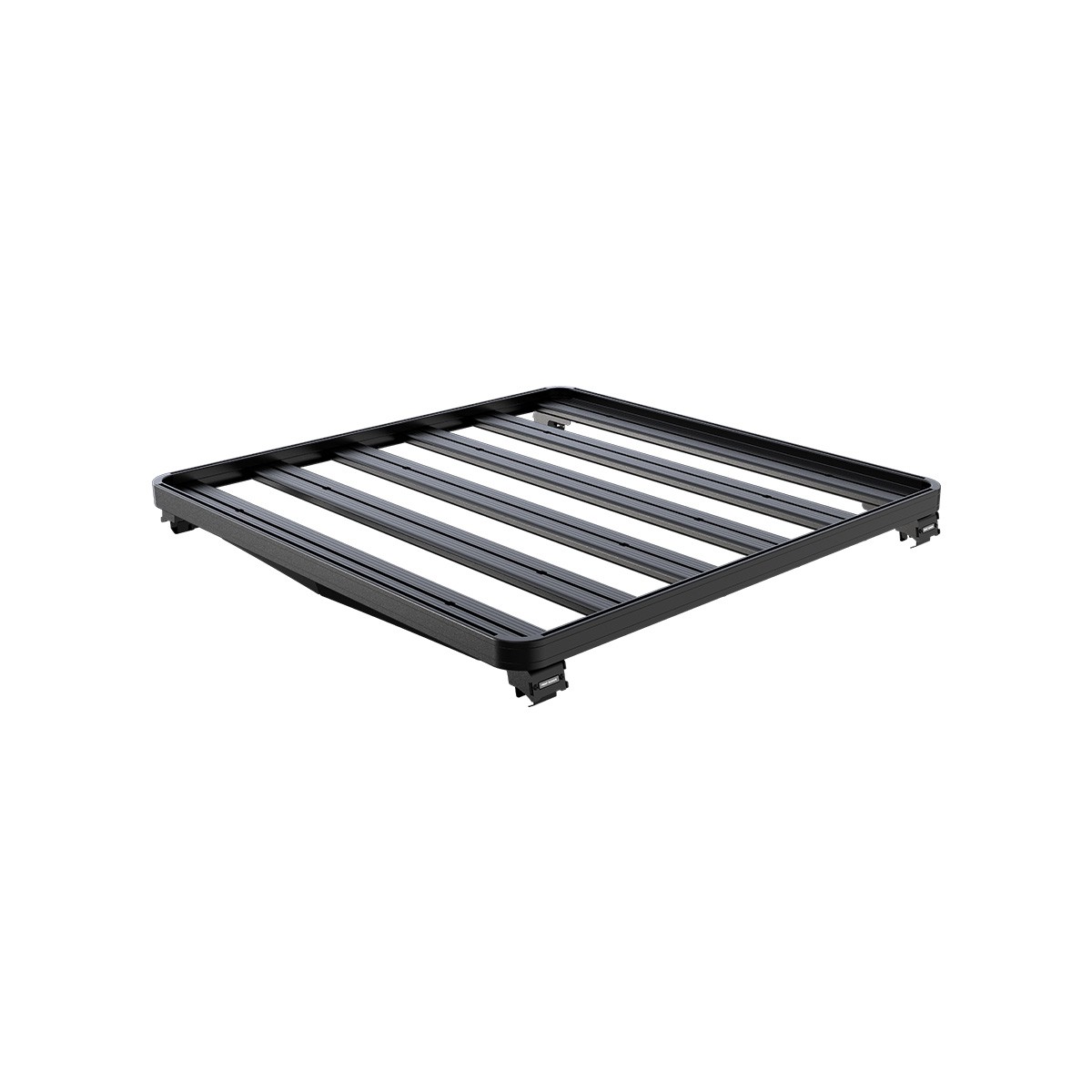

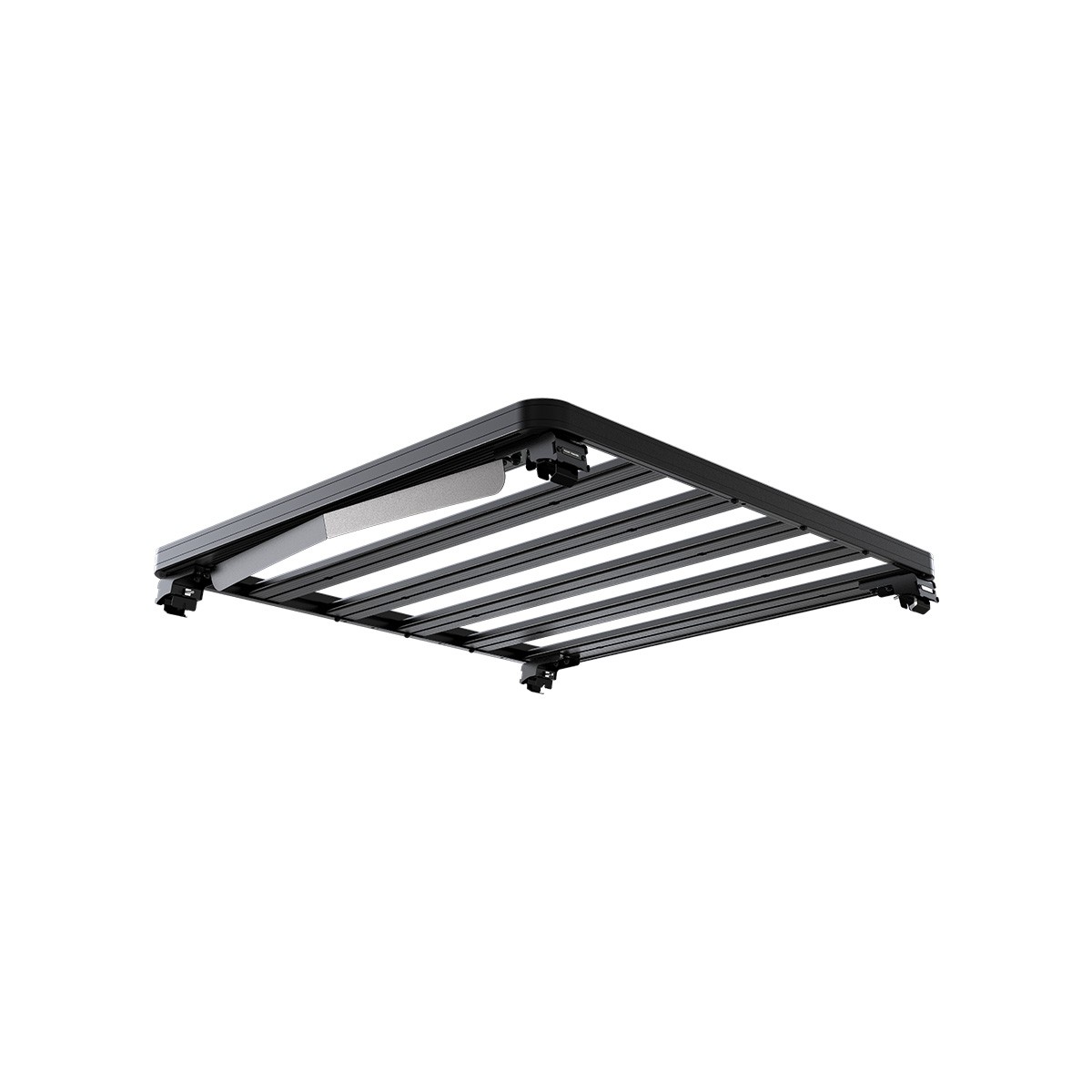

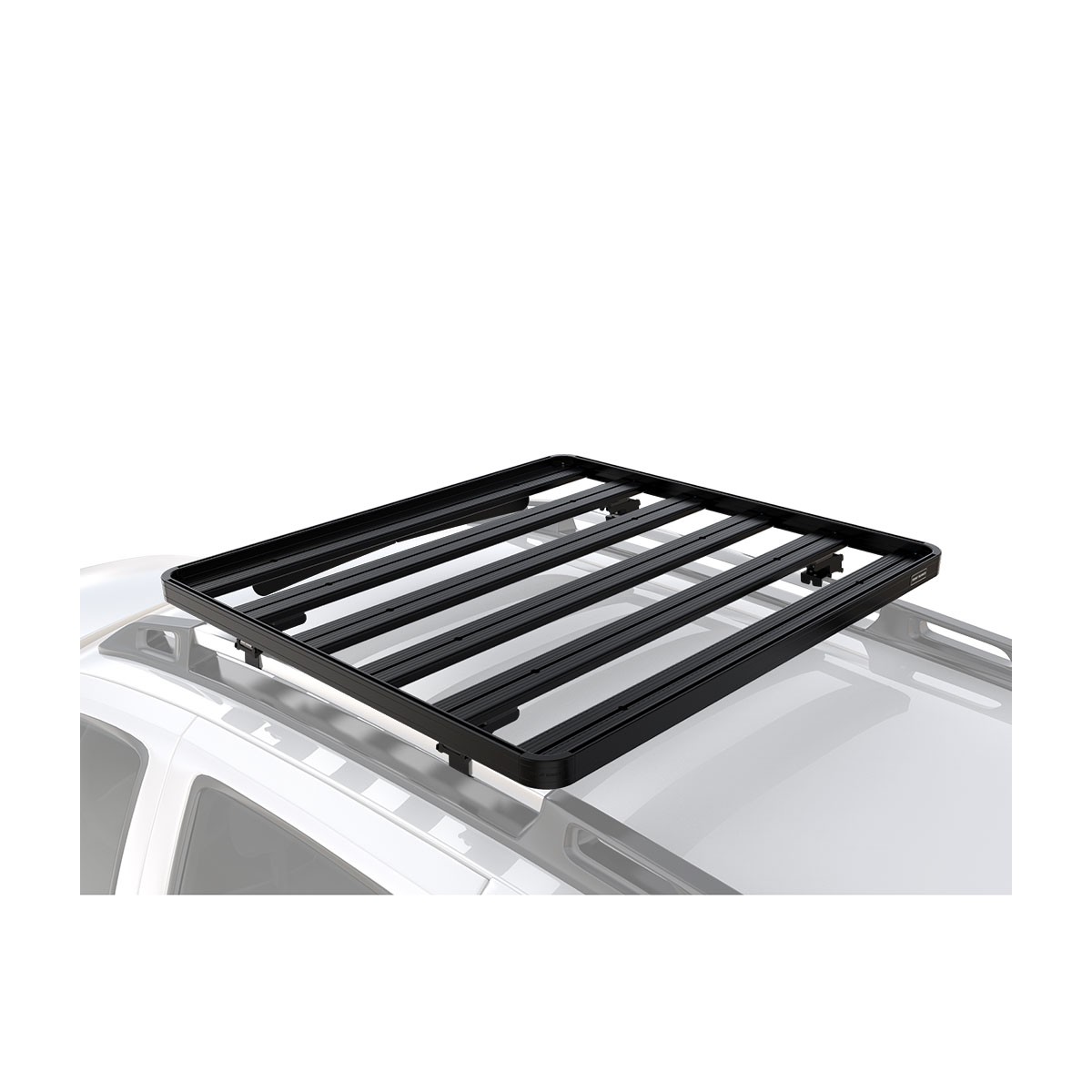

Kit de galerie de toit Slimline II pour GWM M4 (2014-actuel) - de Front Runner

Toutes les galeries de Front Runnersont accompagnées de guide d’installation, tout comme les composantsnécessaires pour installer le plateau Slimline II sur votre véhicule.

NOTE : votre véhicule doit êtreéquipé de barres longitudinales d’origine Flush pour pouvoir utiliser ce kit degalerie.(Ce sont les pieds de rail qui ont de l’espace/air sous eux carils sont soulevés du toit et non pas «flush» (à niveau) avec letoit.

Cette galerie peut être retirée sansdevoir enlever les barres Flush.

Si vous désirez une charged’expédition plus solide, Front Runner offre un système de pied de railspécifique pour installer la galerie sur votre toit. Le pied de rail FrontRunner s’installe en enlevant les barres longitudinales d’origine ou peut êtreutilisé s’il n’y a pas de barres Flush.Les kits de galerie sur barres longitudinales du fabricant sont des solutions de matériel ''léger''. Veuillez vous référer au manuel du propriétaire de votre véhicule pour connaître la charge nominale recommandée par le fabricant et ne pas dépasser ces limites.

Pour une capacité de charge optimale, nous vous recommandons de ne pas laisser de matériel en porte-à-faux (à l'exception de l'équipement de sport) et de répartir uniformément le poids sur la galerie.

Les kits de galerie sur rail d'usine ne sont pas adaptés aux conditions extrêmes de tout-terrain et vous devez donc envisager une autre solution de montage Front Runner si tel est votre objectif.

Veuillez nous contacter pour obtenir des conseils sur les solutions de montage spécifiques à votre véhicule et à votre utilisation.

A noter: La charge maximum pour les kits avec fixation sur rails latéraux d'origine du véhicule avec pieds ''Grab-on'' ne doit pas dépasser 40 kg et doit être répartie uniformément.

2 x GOFR001 -Base de pied derail (Paire) - de Front Runner

2 x GORR052 - Rail élevéextérieurGrab-On / N° 3 - de Front Runner

2 x GORR070 - Rail élevéintérieurGrab-On / A - de Front Runner

1 x RRAC904 - Espaceur en plastiquepour pied de rail / 10mm (paire)

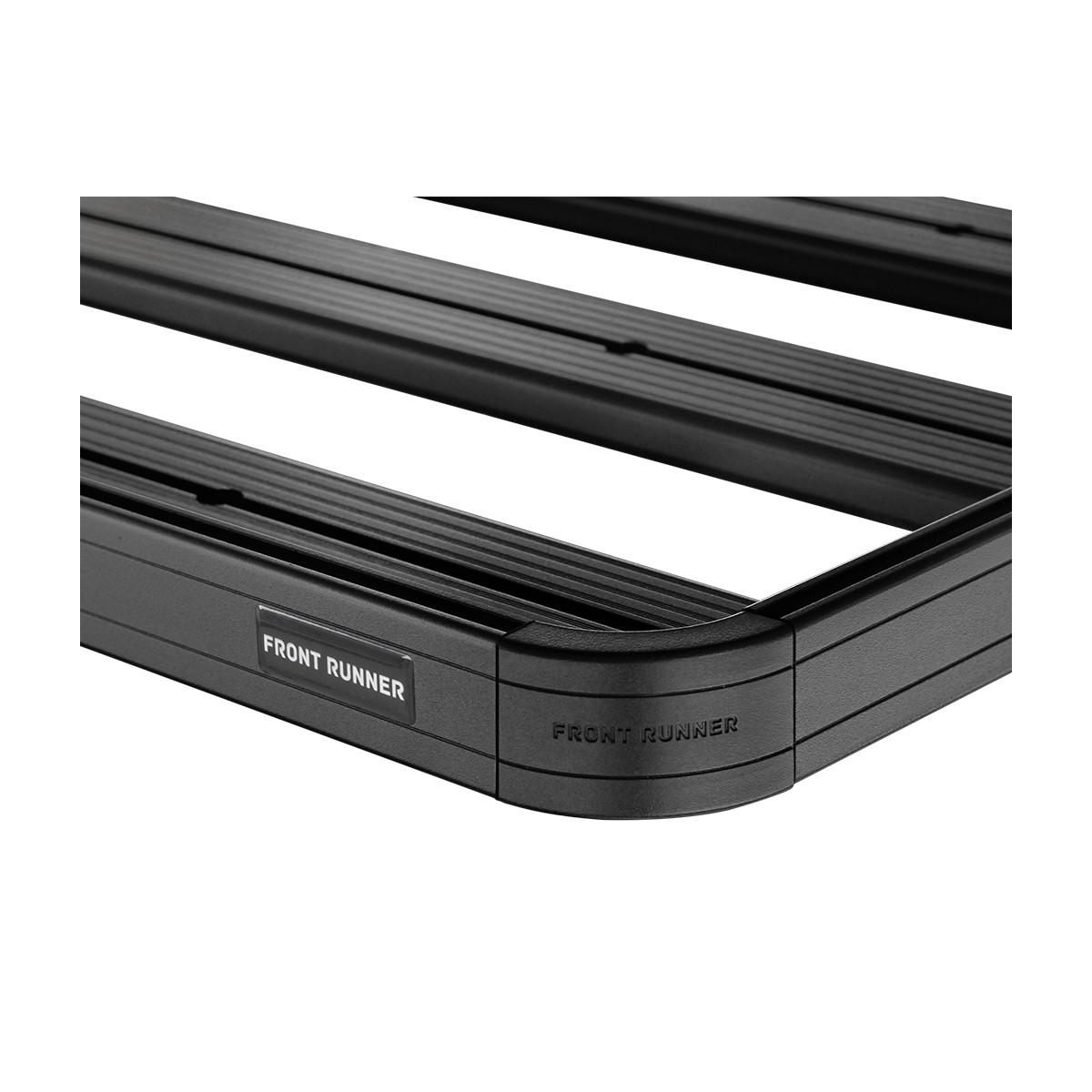

1 x RRSTA06 - Plateau Slimline II -1165mm (largeur) x 1156mm (longueur) - de Front Runner

1 x WDST011 - Déflecteur de vent 20mmextra étroit (paire) / 1156mm (largeur) - de Front Runner

Matériauxutilisés :

AluminiumT6 en époxy noir

Acier à haute résistance

Poidsapproximatif d’installation : 20kg

Larainure en T sur le haut et sur le bas du plateau de la barre transversaleconvient pour un boulon de 8mm (standard).

Pourdéterminer la hauteur du pied de fixation de la galerie pour que la galerie netouche pas le pavillon du véhicule, bien vérifier le bombé du toit avec unerègle afin d’effectuer la bonne hauteur de la patte de fixation.

Sivotre galerie Slimline II a besoin de pieds, ajoutez la hauteur du plateauSlimline II (50mm) à la hauteur des pieds pour déterminer la hauteur de galerieà partir de votre gouttière.

Sivotre galerie Slimline II a besoin de pieds de rails, ajoutez la hauteur duplateau Slimline II (50mm) à la hauteur des pieds de rails pour déterminer lahauteur de la galerie à partir du point le plus haut du toit de votre véhicule.

Dimensionsde livraison :

Largeur455mm

Longueur1610mm

Hauteur285mm

Poidsde la livraison :Poids: 22,8kg
